Датчик уровня топлива TKLS-Ex

Стоимость: по запросу
Датчик уровня топлива во взрывозащищенном исполнении TKLS-Ex является особо взрывобезопасным электрооборудованием по ГОСТ 30852.0-2002 и специально разработан для измерения уровня топлива и других светлых нефтепродуктов в топливных баках транспортных средств и стационарных емкостях к которым применяются требования взрывозащиты – топливозаправщики, стационарные цистерны с топливом и т.п.
    Запрос цены
    Оформить заказ в
    Датчик уровня топлива TKLS во взрывозащищенном исполнении специально разработан для измерения уровня топлива и других светлых нефтепродуктов в топливных баках транспортных средств и стационарных емкостях к которым применяются требования взрывозащиты и передачи этой информации через один из встроенных интерфейсов на внешние устройства.

    Полученные показания могут передаваться по интерфейсу RS-485, в протоколах LLS или Modbus, или на частотный выход в виде частоты, ШИМ сигнала, периодической последовательности импульсов, пропорциональной измеренному уровню.

    Дополнительно, с измерением объема топлива, производится измерение температуры. Полученные значения температуры вместе с показаниями уровня топлива передаются устройству сбора данных.

    В качестве устройства сбора данных может выступать любое оборудование, поддерживающее обмен данными по одному из протоколов – Modbus или LLS: бортовой контроллер мониторинга, концентратор или другое устройство.

    Полученные данные могут напрямую выводиться на индикатор, а также передаваться в систему мониторинга и, в дальнейшем, использоваться в отчетах.

    Датчик уровня топлива TKLS имеет встроенный беспроводный модуль Bluetooth Smart, позволяющий проводить дистанционную настройку и диагностику датчика с помощью ноутбука или мобильных устройств без необходимости разрыва кабельных соединений и проводного подключения к датчику.

    Датчик уровня топлива TKLS оснащен встроенным 3-осевым акселерометром / инклинометром с широкими рабочими диапазонами от ±2g до ±16g, что позволяет детектировать движение, определять ориентацию датчика в пространстве, измерять уровень вибрации, угол наклона бака и т.д. Полученные данные служат для корректировки и фильтрации расчетов уровня топлива в баке, позволяя получить гораздо более точные результаты, связанные со спецификой поведения топлива в баке во время движения транспортного средства, ускорений и торможений, наклоне транспортного средства и т.д., позволяя минимизировать или вовсе исключить явление ложных заправок и сливов топлива. Например, это очень важно для сельскохозяйственной техники, нередко работающей на склонах.

    ВНИМАНИЕ! Эксплуатация датчика уровня топлива TKLS во взрывозащищённом исполнении возможна только с барьером искрозащиты TKiSB и монтажным кабелем «КМВЗ» производства компании «ТехноКом».
    ВЗРЫВОЗАЩИТА

    Маркировка взрывозащиты
    • 0ExiamIIBT6 X

    Сертификат взрывозащиты
    • Есть


    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


    Интерфейсы
    • 1 x RS-485 (TIA / EIA-485-A)
    • 1 x частотный выход
    • 1 x дискретный вход

    Протоколы интерфейса RS-485
    • AGHIP (AutoGRAPH Hardware Interface Protocol)
    • LLS
    • Modbus

    Bluetooth Smart
    • Есть

    Датчики
    • Встроенный 3-x осевой акселерометр / инклинометр
    • Датчик температуры

    Гальваническая развязка
    • Есть

    Дополнительная гальваническая развязка
    • Есть

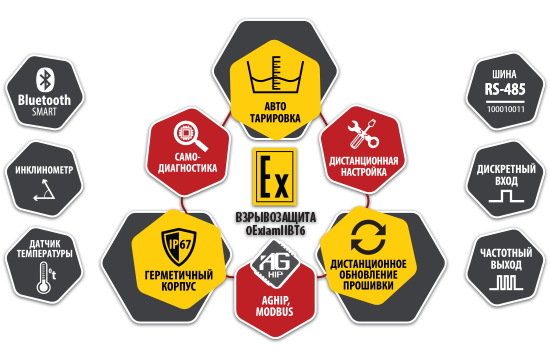

    Дополнительные возможности
    • Самодиагностика, отчет об ошибках, журнал событий
    • Дистанционная настройка по: Bluetooth, RS-485
    • Дистанционное обновление микропрограммы (прошивки)
    • Автотарировка (управление тарировочной установкой)


    ЧАСТОТНЫЙ ВЫХОД


    Тип выхода
    • Открытый коллектор

    Диапазон выходного сигнала
    • 100…3000 Гц

    Максимальный ток нагрузки
    • 200 мА


    ХАРАКТЕРИСТИКИ ИЗМЕРЕНИЙ


    Измеряемая среда
    • Дизельное топливо, бензин, масло

    Измерение уровня топлива
    • Точность: не хуже 1 %
    • Разрешающая способность: 12 бит

    Измерение температуры
    • Диапазон: -40…+85 °С
    • Точность: ± 1 °С


    РАБОЧИЕ ХАРАКТЕРИСТИКИ


    Электрические характеристики
    • Напряжение питания: 7...60 В
    • Потребляемый ток (при 12 В, 22 °С): 30 мА

    Рабочая среда
    • Температурный диапазон: -40...+85 °С
    • Степень защиты: IP67 (IP69K1)


    ПРОЧИЕ ХАРАКТЕРИСТИКИ


    Длина измерительной части:
    • 750 / 1000 / 1500 / 2000 / 2500 / 3000 мм

    Тип крепления
    • SAE 5-bolt pattern

    Срок службы
    • 10 лет
